一、利用網絡分析儀測試TDR的優勢

       傳統上，基于采樣示波器的時域反射計(TDR)一直用于電纜和印刷電路板的測試。由于這種示波器的本底噪聲相對較大，想要同時實現高動態范圍和快速測量會很有難度，雖然通過取平均法可以降低噪聲，但是這會影響測量速度。示波器上用于測量時序偏差的多個信號源之間的抖動，也會導致測量誤差。此外，給TDR示波器設計靜電放電(ESD)保護電路非常困難，因此 TDR示波器容易被 ESD損壞。 網分則沒有以上困擾，此外，網分還可調用相位信息，以便顯示Smith圖形、測量阻抗，并精準地進行電纜相位匹配。

二、具體操作

       首先，將網絡分析儀進行校準，通常使用標準的校準件（如開路、短路、負載等）來校準測量端口，以消除系統誤差。然后，將被測件連接到網絡分析儀的測試端口上，設置測量的頻率范圍、掃描點數等參數，啟動測量。網絡分析儀會自動測量并顯示被測件在不同頻率下的阻抗值，通常以史密斯圓圖、幅度 - 頻率曲線或相位 - 頻率曲線等形式呈現測量結果。

三、儀器配置

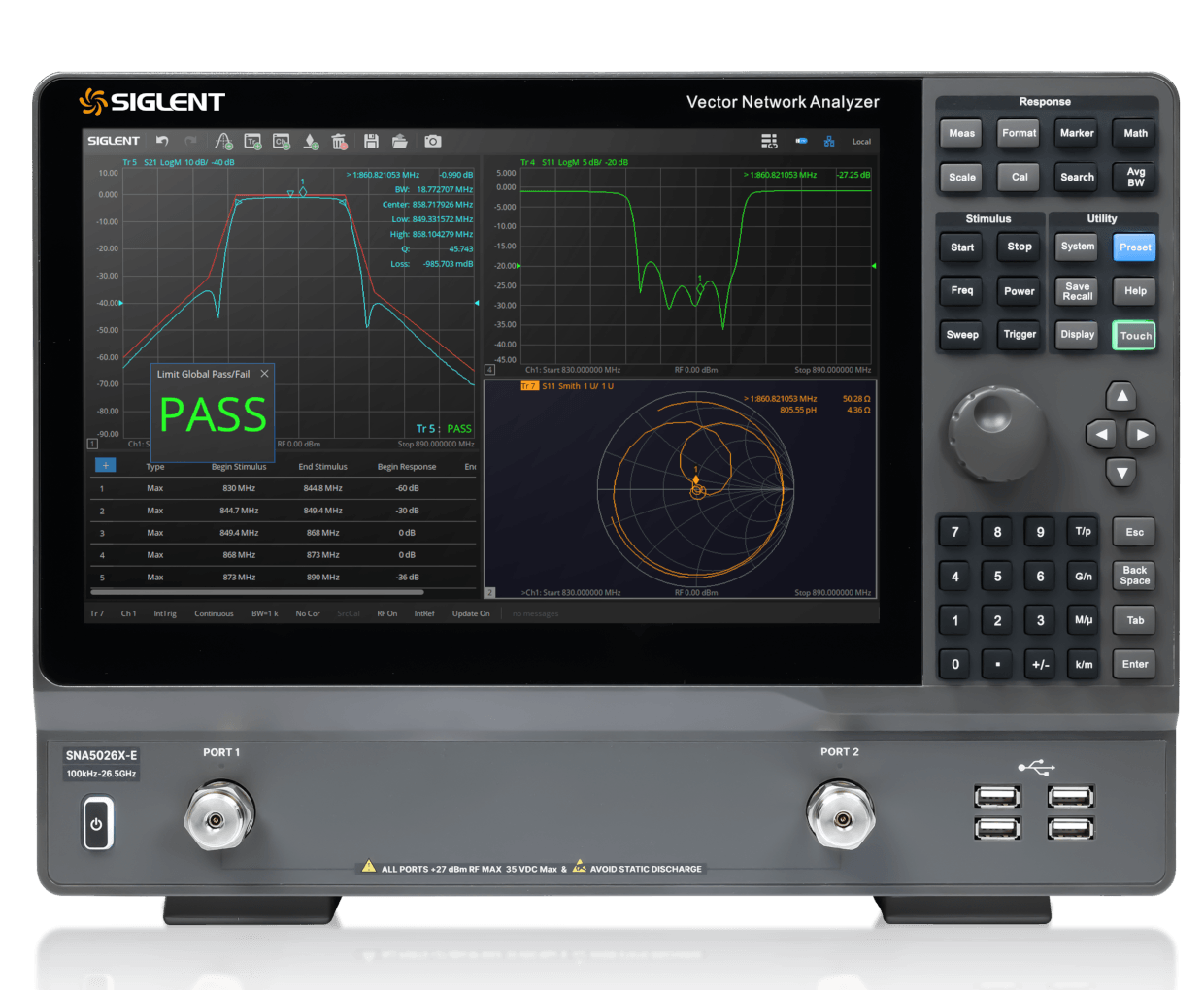

1、雙端口網絡分析儀

2、紅外熱像儀

四、電感是電子電路中常見的元器件之一，其主要作用是儲存和釋放能量、傳遞信號等。在實際應用中，我們需要測試電感的參數，如電感值、品質因數、阻抗等，以確定其好壞和性能。電感測試的基本原理是利用電感元件的自感性質，通過測量其對交流電信號阻抗的影響，間接獲得電感的參數。這些參數的變化會直接影響到電路板的性能和穩定性。
